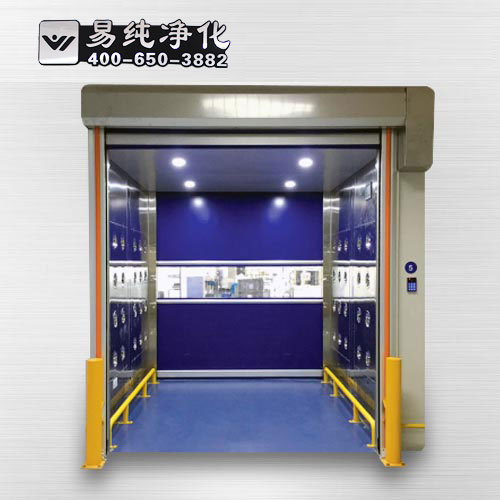

汽車涂裝線風淋室
-
起批量≥1臺價格￥面議
產品型號AS-QCTZX
品 牌易純凈化
所 在 地江蘇省 / 無錫市 / 惠山區
支持定制是
發 貨 期自買家付款之日起30工作日內發貨 | 發貨期限面議
更新日期2018/10/23 17:52:50 | 人氣 31 | 0 條評論
買家服務
支持免費更換，上門維修及安裝，產品質量保證，支持定制
產品基本參數
| 外形尺寸 | 3200*5000*3000 | 內部尺寸 | 2600*5000*2800 | 整機功率(Kw) | 11kw |
| 整機風量(m3/min) | 10000 | 高效尺寸 | 600*600*120*10 | 吹淋時間 | 0-99S可調 |
| 電子聯鎖 | 有 | 紫外殺菌 | 選配 |
產品詳細介紹

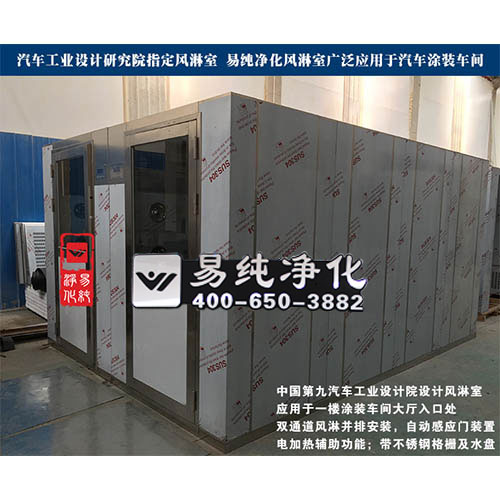

中國第九汽車工業設計院設計風淋室要求說明：
1、雙吹吹風，采用冷軋鋼板或不銹鋼制作而成；

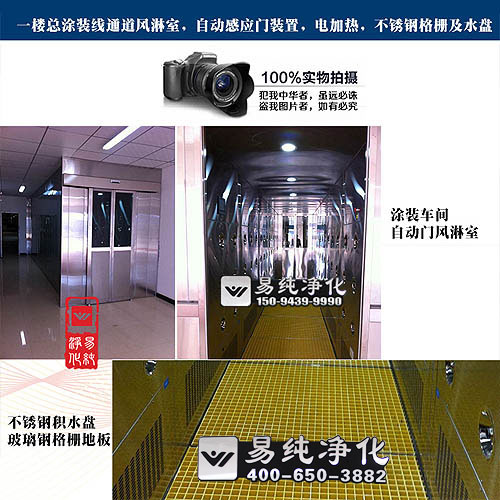

2、地板采用格柵處理，底部為不銹鋼接水盤，含進水口和出水口；
3、風淋室進門為手動開門自動關門或全自動感應開關門；
4、風淋室為單向通道進，旁邊設置下班通道門；
5、風淋室可設置成恒溫自動電加熱風淋室，滿足北方用戶需求；
6、可帶門禁刷卡管理系統，便于車間人員進出管理；
7、涂裝線分為一樓大門風淋和二樓潔凈區風淋室，尺寸根據設計院要求定做；
車間大門和潔凈區風淋室控制要求
1) 從非潔凈區進入
外門打開，內門自動閉鎖，如果人員或貨物進入風淋室，同時進到風淋中心，經過紅外探頭風機將自動工作一定時間，此時內外門均閉鎖風機停止工作后，蜂鳴響一聲內門即可打開，人員或貨物出風淋室，內門關閉，整個過程結束。
2) 從潔凈區退出
內門打開，外門自動閉鎖，人員或貨物進入風淋室，內門關閉，人員或貨物經過紅外探頭則蜂鳴響一聲外門即可打開，人員或貨物出風淋室，外門關閉，整個過程結束。
3) 風淋室風機必須具有時間自動調節功能。
4) 風淋室自動保護功能
當風淋室中有一扇門或門機有故障無法閉合時，系統在經過一定時間后自動退出聯鎖功能，二門關閉后系統自動恢復聯鎖功能
汽車涂裝線汽車吹灰系統工作原理
由凈化配套低噪音離心風機，將風淋室內的空氣經預過濾器吸入后壓入靜壓室，在靜壓室內再經高效過濾器壓出，經過二級過濾后，將潔凈的空氣從箱體左右側及頂側的噴口高速噴出，將汽車表面的塵埃吹落，連同空氣一起再被風機吸入預過濾器，空氣中的塵埃將會被初、高效過濾器吸收?？諝鈩t經高效過濾器后再?gòu)膰娍诖党觯绱搜h(huán)，以達到風淋除塵的目的。
1.1功能要求
——吹灰系統具有自動吹凈功能，當車身進入吹凈區時自動對車身進行吹凈操作。
——吹灰系統要形成相對密閉的空間，兩端通過空氣風幕隔斷，并且吹灰系統的長度要大于車身雪橇長度。
——吹灰系統內部空氣循環利用，并且有過濾功能。
——吹灰系統的設計要方便日常清理，維護。
——內部吹嘴方向能夠調節。
——風壓風速應在20m/s以上。
1.2 設計附加條件
——施工完成后不影響其它周邊設備的檢修。
——吹灰系統設計和施工的安裝、用氣對面漆機器人噴涂無影響。
——施工完成后不改變其它周邊設備的物流方式及控制方式
1.3 工位的人體工程學
1.3.1 噪音
——允許設備產生的最大噪音級別：85分貝 在1000HZ下。
1.3.2 安全
——裝置對于操作工、車身不應有攻擊性。
——對于人員和產品危險的區域應采取保護措施。
風淋室質量對比
對比
易純品牌「風淋室做工」
● 做工精細，表面光滑平整，打磨細致，無焊接點。
其他廠家「風淋室做工」
● 做工粗糙，平面焊點多，打磨不精細，表面不平整。
控制

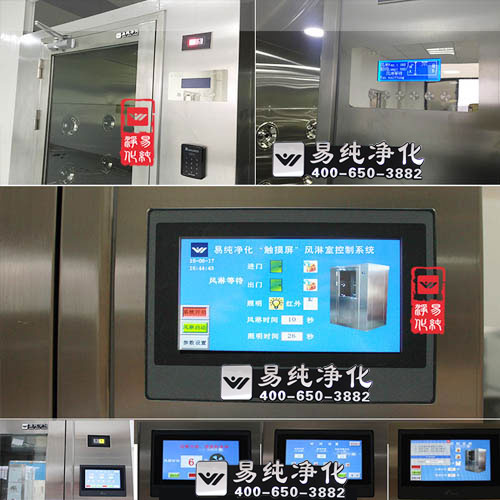

易純品牌「PLC控制系統」
● PLC控制程序，不銹鋼面板，可編程，有故障報警。
其他廠家「PLC控制系統」
● 單面機程序，功能簡單，塑料面板，易磨損。
對比
易純品牌「LED照明燈」
● 內部嵌入式LED照明燈，節能美觀，高亮度。
其他廠家「照明燈」
● 普通玉石照明燈，不美觀，電源能耗大，容易藏納污垢。
擋板
易純品牌「內部過濾器擋板」
● 表面光滑平整，無焊接點，美觀大方。
其他廠家「內部過濾器擋板」
● 表面灶點多，鉚釘處理不美觀。
材質
易純品牌「內部材質」
● 表里如一，內外全不銹鋼材質，風淋室底板全封閉處理無死角處理。
其他廠家「內部材質」
● 外不銹鋼，內鋼板烤漆，省成本箱體與底板未封閉，有死角。
工藝
易純品牌「風淋室工藝」
● 九道工藝加工折邊，雙密封門，門框做工精良、美觀、結實耐用。
其他廠家「風淋室工藝」
● 風淋室門多個焊接點，鉸鏈容易變形。
對比
易純品牌「閉門器」
● 德國多瑪品牌閉門器，100萬次測試使用壽命。
其他廠家「閉門器」
● 普通閉門器，使用壽命短，容易液壓漏油及關不緊。
底架
易純品牌「風淋室底盤底架結構」
● 打破凈化行業潛規則，底盤及底架均采用不銹鋼制作，堅固耐踩踏。
其他廠家「風淋室底盤底架結構」
● 行業普通規則，底架四周不銹鋼包邊，底板鋼板噴漆。
認證
易純品牌「3C質量認證」
● 3C安全認證，凈化離心風機金屬外殼風機，質保三年以上。
其他廠家「風機選擇」
● 劣質泡沫風機，容易燒毀鋁線圈電機，質量無保障。
